多玛™ TMS LON 网络联接系统

TMS紧急出口控制系统轻松实现LON网络联接的组件

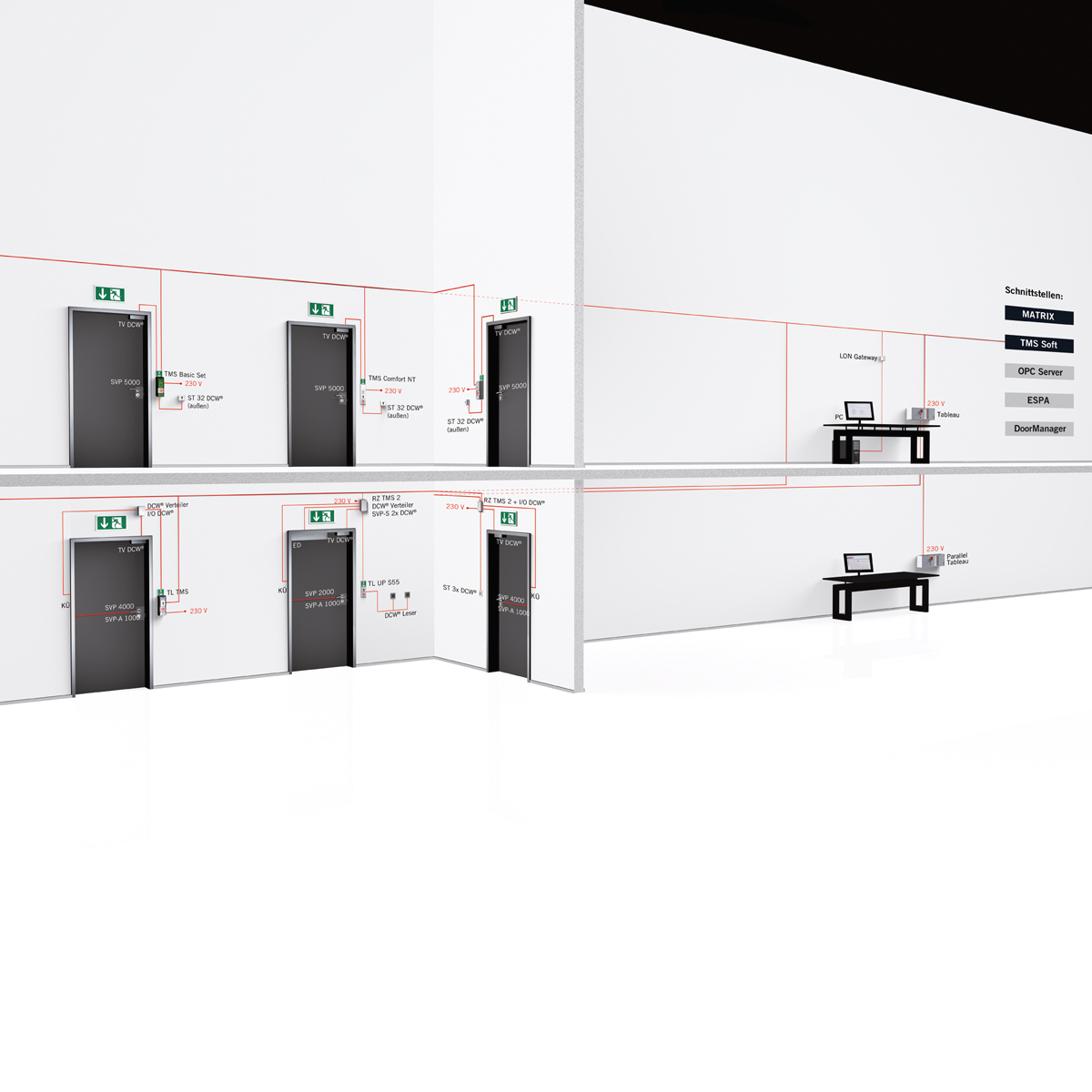

现场总线标准的LON(局部操作网络)适合通过功能强大,广泛和分散的网络实现大型的TMS紧急出口控制系统。然而,它用于小型系统也是合适的,因它允许从一个中心控制区域进行参数设置,并且可以控制和检测退路门。

  • 通过LON网络联接实现中央TMS管理
  • 无PC服务器所需的连续运转
  • 并行操作的控制面板
  • 随时准备为几扇门安装复杂的气阀系统
  • 网络拓扑结构选择自由
  • 无限的网络覆盖和节点数目

产品详情

普适程度高,也适用于复杂的应用

例如像J-Y (St) Y,双绞线或光纤布线,通过双线总线电缆,布线十分方便。相比起RS 485总线在有限的范围内实现网络联接,有FFT(自由拓扑收发器)的多玛™LON网络,促进网络扩展,可以实现具有无限的网络覆盖的两个总线拓扑结构(线)和有无限数量组件的自由拓扑网络(星形,环形,混合)。当LON模块有捆绑功能时,还可以实现更复杂的应用(控制面板并联运行,个别门使用的火灾报警开关关闭装置或多个门扇使用的气闸等)。

TMS LON模块

TMS LON模块是将TL-S TMS 2控制和接口板, LON控制面板还有SVP-S DCW®和M-SVP-S的机电一体锁控制器连接并并入LON网络。该系统是通过一个简单的接插件来实现连接。

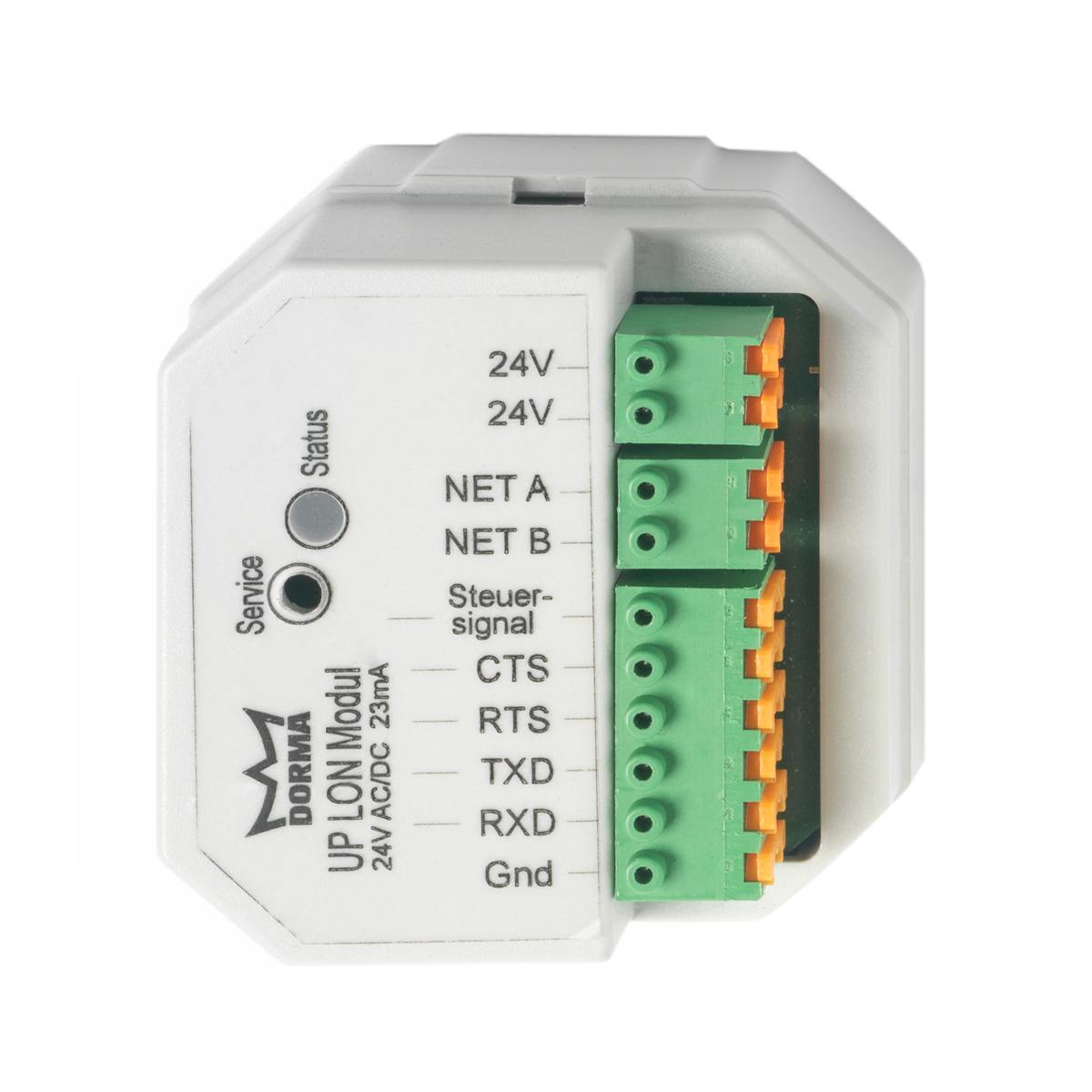

嵌入式安装的TMS LON模块

齐平安装的TMS LON模块可安装于设备箱内,适用于连接紧急出口控制部件,该部件可连接TMS Comfort,以及ED100/250自动平开门和ES200自动门等设备。

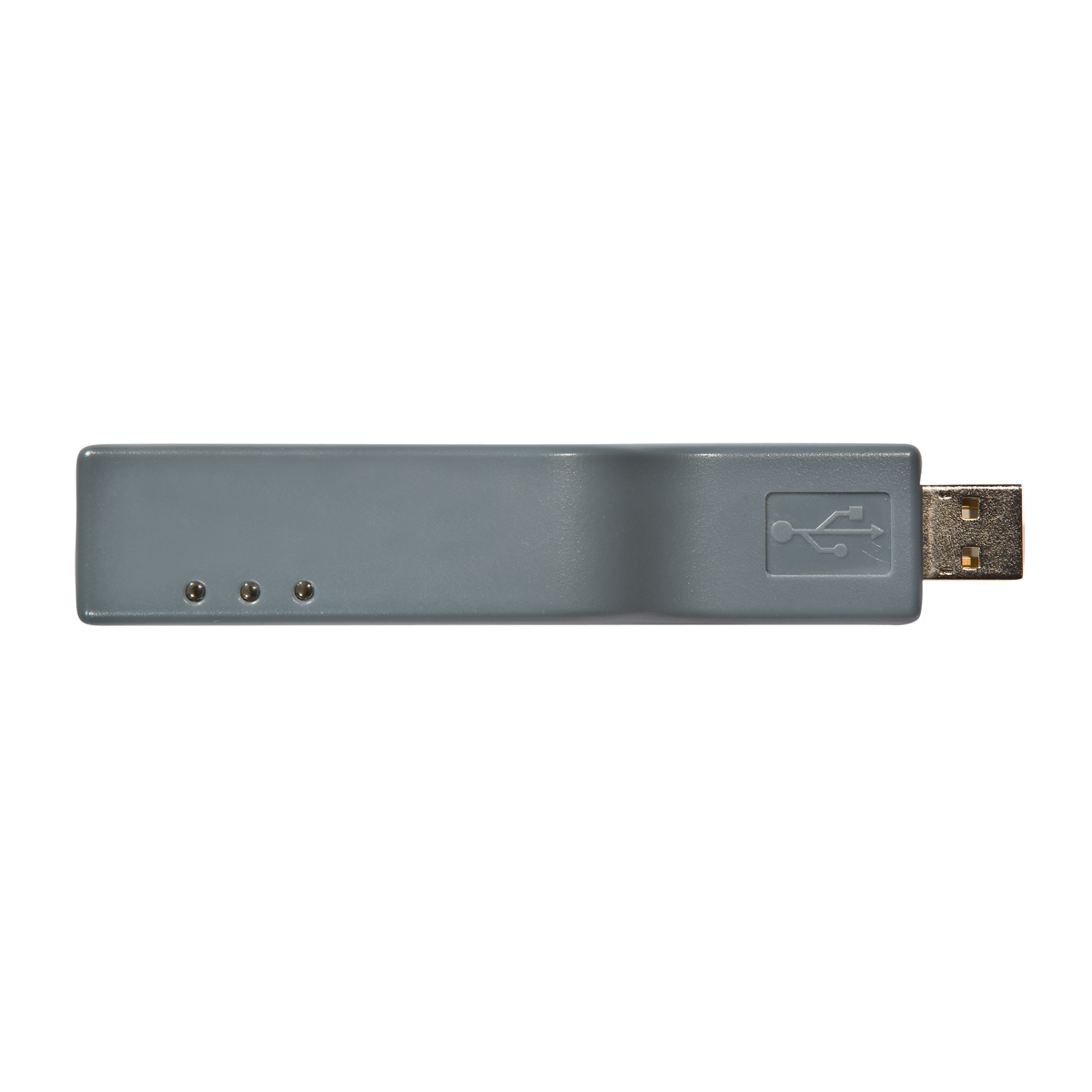

TMS LON网关

有TMS LON模块的多玛™紧急出口控制装置通过网关实现网络联接,使用TMS软件通过USB接口连接至电脑系统。使用TMS软件,你可以随意输出参数,并且输出的参数是可视的。

LON1端口中继器FTT

通过LON1端品中继器可实现对LON网络的扩展: 额外的64个节点,并且总线长度可大于900米。

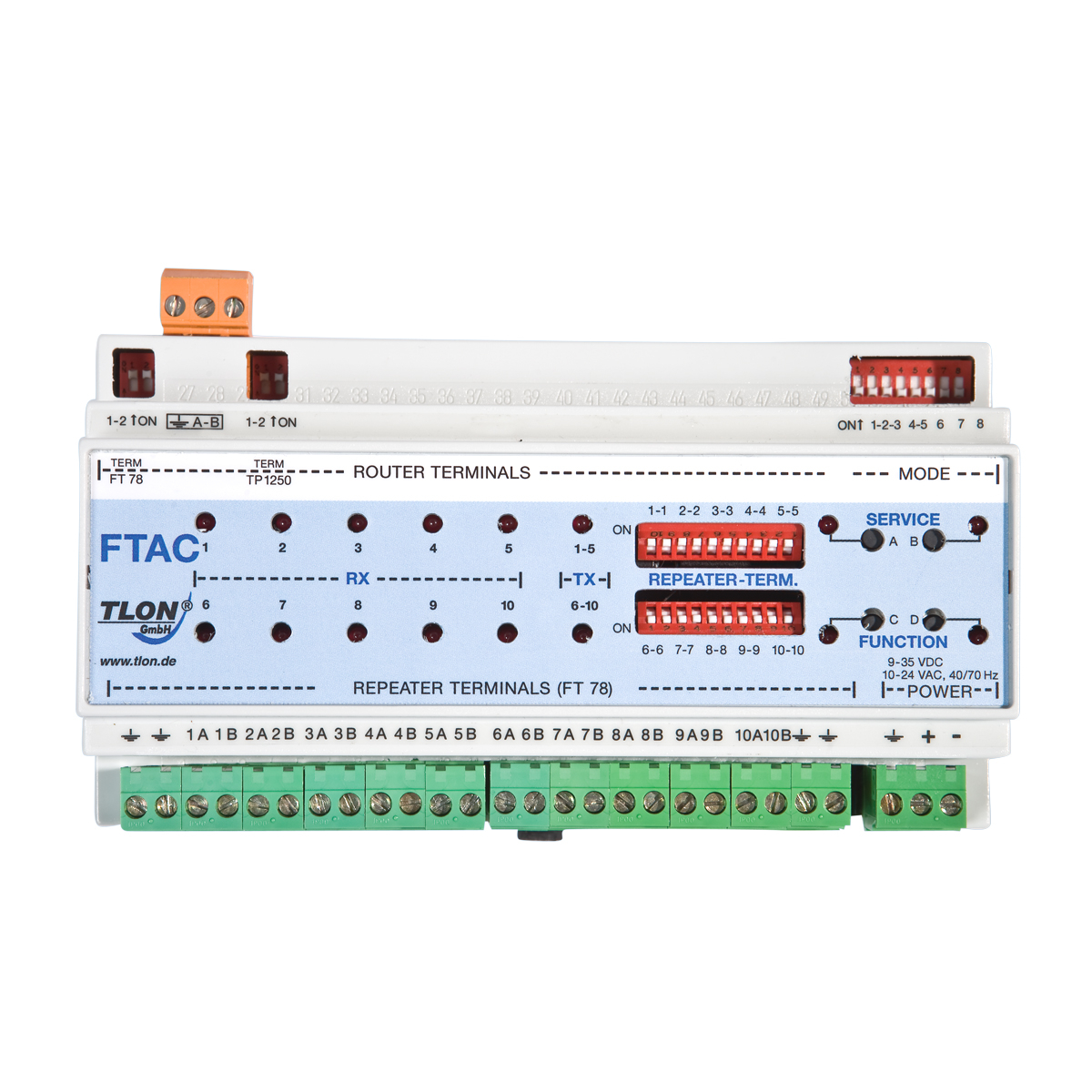

LON10端口中继器FTT

通过LON10端品中继器可实现对LON网络的扩展: 额外的64个节点,并且总线长度可大于900米。另外,也可以使用多端口中继器作为LON路由器。

LON-路由器LWL-FTT

LON LWL(光纤)路由器可以实现不同的铜介质和传输速度,例如FTT LWL /光纤布线。也可用在数公里距离的主干部分。

LON终端电阻

电阻终止LON FTT网络联接。自由拓扑网络需要一个单一的终端电阻,总线拓扑网络需要两个终端电阻。

DCW® LON/LAN 输入/输出模组

总线接口模块有4个可自由编程的输入和输出按钮,来实现有模拟开关触点的设备与DORMA DCW®系统总线连接。此外,该模块准备通过LON模块和LON网关或局域网模块实现网络联接。 在LON/ LAN模式中,通过TMS软件,可以随意输入和输出参数,并且输出的参数是可见的。
